请问老师关于dashoffset和dasharray

来源：13-3 svg + CSS 动画实战：环形进度条

hy_wang

2020-09-21

请问下老师首先对于一个封闭图形的stroke-dasharray，它已经绘制完毕了。比如一个正方形周长是800，stroke-dasharray:800。那么已经绘制完成了，剩下的在哪里绘制？线段是无限延长，封闭图形呢？

在然后关于stroke-offset，线段是表示偏移量好理解，可是封闭图形的offeset是表示什么意思，图形整体偏移量？我不是很明白。

rect4的stroke-dashoffset:400px，如果是整体偏移量的话那么不应该是矩形整体向左移动400px吗。这里为什么是这个效果。请老师解惑



```<template>
  <div id="app">
    stroke-dashoffset: 600;
    <svg height="400" width="400" viewBox="0 0 400 400">
      <rect class="rect4" x="10" y="10" height="200px" width="200px" fill="white" stroke="red" />
    </svg>
    stroke-dashoffset: 800;
    <svg height="400" width="400" viewBox="0 0 400 400">
      <rect class="rect5" x="10" y="10" height="200px" width="200px" fill="white" stroke="red" />
    </svg>
  </div>
</template>

<style lang="scss">
#app {
  width: 600px;
  margin: 0 auto;
}

.rect4 {
  stroke-dasharray: 800px;
  stroke-dashoffset: 400px;
}

.rect5 {
  // transition: all 2s;
  // stroke-dasharray: 800px;
  // stroke-dashoffset: 800px;
  animation: test 10s infinite ease-in;
}
@keyframes test {
  from {
    stroke-dasharray: 800px;
    stroke-dashoffset: 800px;
  }
  to {
    stroke-dasharray: 800px;
    stroke-dashoffset: 0;
  }
}
// 0 0 - -200 -200
// 0 200 -200 0
</style>
![图片描述](http://img.mukewang.com/szimg/5f6809c608368d2909300401.jpg)

写回答

1回答

扬_灵

2020-09-21

已采纳

同学你好，stroke-dasharray单数显示，双数隐藏，会从起点开始绘制如果是封闭图形超出图形总长度，超出的部分会隐藏，stroke-dashoffset是设置相对于绘制的起点偏移的量，正值(向右或者顺时针偏移)，负值(向左或者逆时针)并不是整个矩形移动而是相对线段起点的位置的移动。

<style>
.rect4{
stroke-dasharray:850;
stroke-dashoffset:100;
}
.rect5{
stroke-dasharray: 850;
stroke-dashoffset: -100;
}
</style>
<svg height="400" width="400" viewBox="0 0 400 400"  style="border: 1px solid green;">
<rect class="rect4" x="10" y="10" height="200px" width="200px" fill="white" stroke="red" />
</svg>
<svg height="400" width="400" viewBox="0 0 400 400" style="border: 1px solid green;">
<rect class="rect5" x="10" y="10" height="200px" width="200px" fill="white" stroke="red" />
</svg>

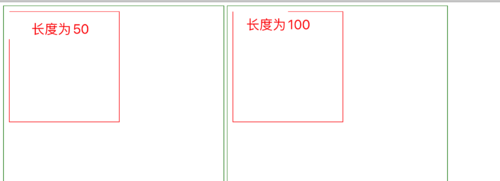

你可以把这个矩形当成一条线段，线段长850，显示区域800，stroke-dasharray：850表示全部显示线段超出50隐藏，stroke-dashoffset：100表示线段从终点到顶点移动100，在显示的区域长度为850-100=750，同样如果是负数就表示从顶点到终点方向移动100，

//img1.sycdn.imooc.com/szimg/5f6874d009742f2d18200656.jpg
